產品簡介
一、適用范圍

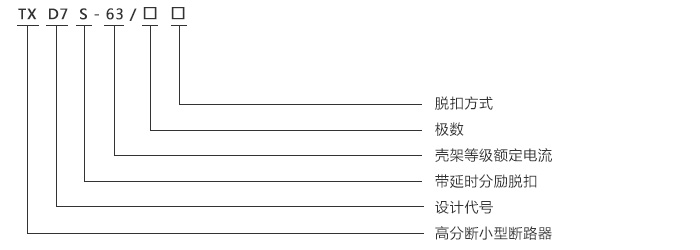

TXD7S-63 帶分勵脫扣器斷路器（預付費電表漏電斷路器/IC卡電表用斷路器），具有智能分勵脫扣器功能，適用于交流50Hz（或60Hz），額定工作電壓為110V-400V，額定電流為63A的線路中，對線路進行遠距離控制分斷或自動信號控制分斷，同時對線路起到過載和短路漏電保護的作用。目前，廣泛應用與IC卡預付費電能表配套使用來控制線路的通斷。斷路器符合GB16917.1、GB10963、GB14048.2標準，具有國際先進水平。二、型號及其規格
三、正常工作條件
周圍空氣溫度上限不超過正四十攝氏度；下限一般不超過負五攝氏度。在高于正四十攝氏度或低于負五攝氏度的條件下使用應與泰西電氣技術部聯系。安裝地點的海拔一般不超過兩千米高。
空氣是清潔的，并且在最高溫度正四十攝氏度時，空氣的相對濕度不得超過百分之五十。
在較低溫度下可允許較大的相對濕度，例如在正二十攝氏度時，相對濕度可達到百分之九十。
應該注意，由于溫度變化，可能偶爾產生適度的凝露，此時應采取適當?shù)拇胧ɡ缗潘祝?br />帶分勵脫扣器斷路器垂直安裝，與垂直面的傾斜度不超過百分之五。無顯著搖動和沖擊震動的地方。
若安裝于封閉防護外殼內，并多臺緊靠著安裝時應降容使用，降容系數可選0.7~0.8，對于金屬防護外殼可采用高值，對全塑防護外殼，則可采用低值！
四、結構特征
● 具有較高的分斷能力6000A。● 結構緊湊，體積?。?個模數寬）。
● 具有中線開斷功能，更加完全可靠。
● 雙功能接線端子，接線能力強。
● 具有觸頭狀態指示器，便于識別觸頭接觸情況。
● 額定電流范圍，可作為家庭總開關使用。
● 統一的附件系列。
● 引入了延時功能使斷路器在電能表初始化時開關不會誤動作。
● 專與預付費電能表進行配合使用，能精確接收和執行電表的跳閘指令。
● 正常工作時只有0.09W的靜態損耗。
● 外部控制線被剪斷時開關立即跳閘， 且不能再次合閘，有效防止竊電行為。
● 具有隔離、短路保護、過載、漏電保護功能。
● 具有延時跳閘功能，能躲過電表上電初始化的時間，故能屏蔽在剛對線路送電時電能表發出的錯誤跳閘指令。
● 接線端上做了改進，壓線更合理，大大減少了接觸不良帶來的發熱現象。
五、主要參數及技術性能
◇ 極數：1P+N；3P+N◇ 按斷路器在斷相時的工作情況：斷相時執行智能分勵脫扣的斷路器；
◇ 瞬時脫扣類型：C型（照明保護型斷路器5ln~10ln）;
◇ 額定工作電壓Un（V）：230（1P+N）; 400（3P+N）
◇ 額定電流ln（A）：6、10、16、20、25、32、40、50、63；
◇ 額定控制電源電壓Us（V）:230;
◇ 額定輔助電路電壓Usm（V）：230；
◇ 斷路器的智能分勵脫扣延時時間為：0.5s≤t≤2s；
◇ 斷路器短路分斷能力：6000A；
◇ l△n(mA)=30/50/100；
◇ lno=? l△n
| 型號 | 殼架等級額定電流 (A) | 極數 Pole | 寬度/位 （18mm） | 型式 | 額定電流 Rated current （A） | 額定工作電壓 (V) | 控制電壓 | 額定短路分斷能力（A） |
| TXD7S-63 | 63 | 1P+N | 2 | C | 10，15，16，20，25，32，40，50，63 | 230/400 | 230 | 6000 |
| 3P+N | 4 |
| 額定電流 | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 | |
| ln≤32A | ln＞32A | |||||
| 6~63A | 冷態 | 1.13ln | t≥1h | t≥1h | 不脫扣 | |
| 緊接前項 | 1.45ln | t＜1h | t＜1h | 脫扣 | 電流在5s穩定地上升至規定值 | |
| 試驗進行 | ||||||
| 冷態 | 2.55ln | 1s＜t＜60s | 1s＜t＜120s | 脫扣 | ||
| 冷態 | 5ln | t≤0.1s | t≤0.1s | 不脫扣 | C型 | |
| 冷態 | 10ln | t＜0.1s | t＜0.1s | 脫扣 | ||
| 冷態 | 10ln | t≤0.1s | t≤0.1s | 不脫扣 | D型 | |
| 冷態 | 15ln | t＜0.1s | t＜0.1s | 脫扣 | ||
六、分勵脫扣器原理
分勵脫扣器本質上就是一個分閘線圈加脫扣器。熱脫扣和電磁脫扣也用這個脫扣器。給分勵脫扣線圈加上規定的電壓，斷路器就脫扣而分閘。分勵脫扣器常用在遠距離自動斷電的控制上，現在用得最多的就是消防控制室切斷非消防電源。斷路器分勵脫扣后是不能立刻遠控合閘的，也不能直接手動合閘，必須將斷路器再扣后方能合閘，這和過載等脫扣跳閘后要再扣一樣。這就是分勵脫扣和電動操作分閘的區別。斷路器操作把手有三個位置，除大家知道的上分下合兩個位置外，脫扣后把手將停留在中間位置。所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住，然后才能合閘。
分勵脫扣線圈電壓種類有交流和直流，電壓大小有各種電壓等級。切斷非消防電源時用DC24V消防電源作分勵脫扣線圈電源是最方便也是最簡單的。分勵脫扣線圈只能短時間通電，時間一長就燒壞；所以在控制回路里要串接一個斷路器的常閉接點，斷路器脫扣后切斷分勵脫扣線圈的電流。
分勵脫扣器作用
分勵脫扣器用于遠距離操作低壓斷路器分閘控制。它的電磁線圈并聯在低壓斷路器的電源側。需要進行分閘操作時，按動常開按鈕使分勵脫扣器的電磁鐵得電吸動銜鐵，通過傳動機構推動自由脫扣機構，使低壓斷路器掉閘。在一臺低壓斷路器上同時裝有兩種或兩種以上脫扣器時，則稱這臺低壓斷路器裝有復式脫扣器。在具體使用中，分勵脫扣側重于控制，失壓脫扣側重于保護。
分勵脫扣器動作特性
智能帶分勵脫扣器斷路器的工作壓為70%~110% Un范圍內的任何值，使用時通過信號線給斷路器和智能分勵脫扣器上施加控制電壓，即信號電壓（可由遠端控制線路或IC卡電度表提供），然后將斷路器手柄推向閉合位置合閘。當需要遠程控制（或IC就按電度表欠費時）殼體通過控制系統斷開控制電壓，斷路器應能在0.5s≤t≤5s可靠分斷，同時斷路器還具備短路和過載功能。七、外形和安裝尺寸
八、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如預付費電表（IC卡電表）用斷路器/帶分勵脫扣器斷路器
瞬時脫扣額定電流：如16A。
極數：3P+N
訂貨數量：如1234只。
訂貨舉例：帶分勵脫扣器斷路器，3P+N，63A，5630只。
